Situación de las alturas dominantes próximas a la colonia Tórim. 2

Descripción

Para recopilar datos de la configuración del terreno durante los trabajos de campo, los militares integrantes de la Comisión Científica de Sonora elaboraban croquis detallados del terreno, empleando formatos prediseñados, denominados Esquicios Topográficos, en los cuales se graficaban los caminamientos, su longitud y rumbo, el horizonte geográfico y los puntos de referencia, datos que, una vez unidos, eran complementados con los contenidos en los planos de los pueblos y haciendas de la región, posibilitando así dibujar toda el área de estudio. No obstante, estos levantamientos presentaban algunas limitaciones, debido a que no representaban todo el territorio, sino fragmentos de éste para ayudar en la resolución de problemas y necesidades circunstanciales y locales.

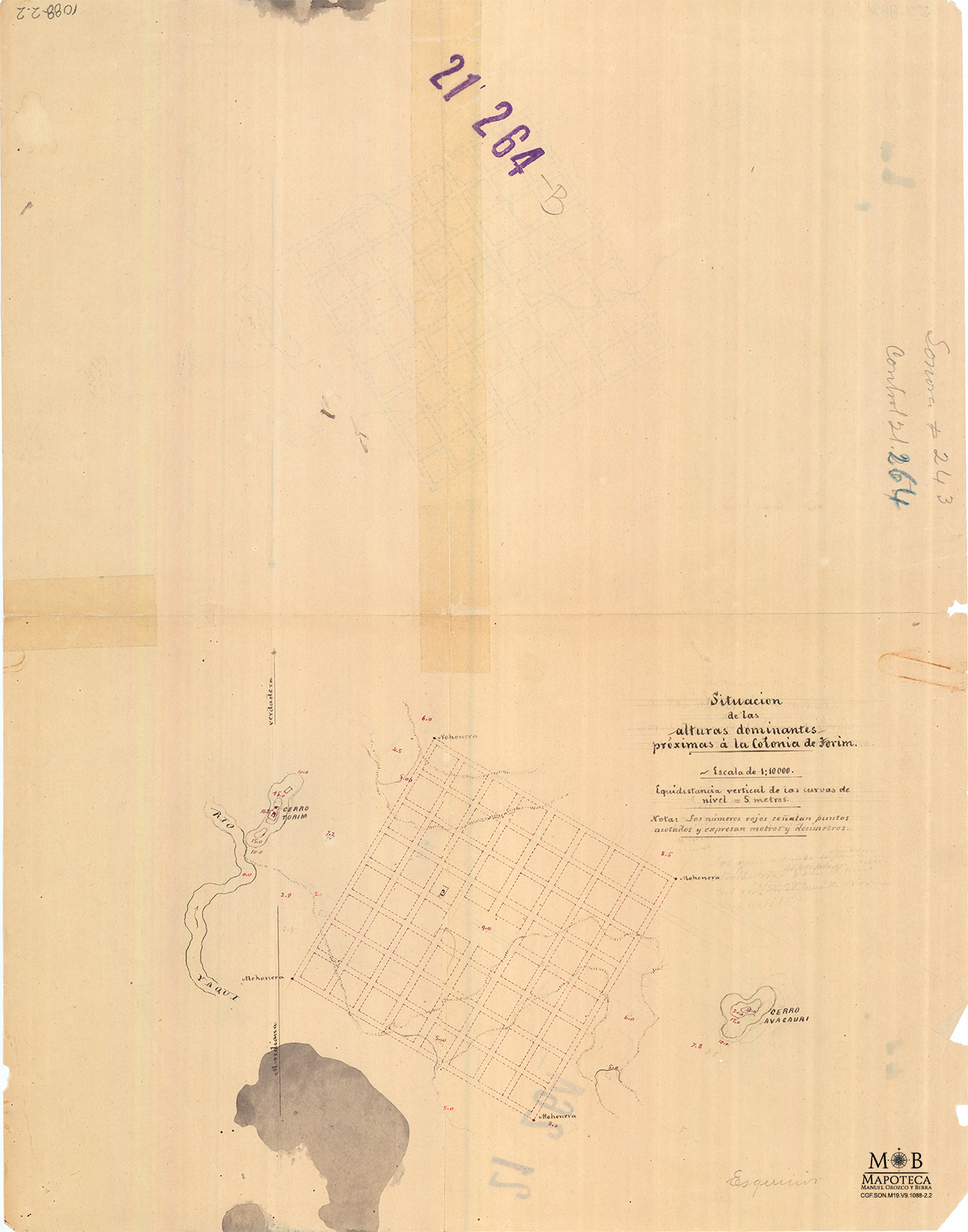

En los planos denominados Situación de las alturas dominantes próximas a la colonia de Tórim, los cuales constan de borrador y plano definitivo, se integra la siguiente información: la primera hoja se sitúa en la margen izquierda del río Yaqui y contiene: escala, tres notas de las cuales sólo una está manifestada como tal, éstas hacen referencia a la equidistancia vertical de las curvas de nivel a 5 metros, es decir, que a partir del modelo de curvas de nivel se representa la superficie topográfica de la colonia de Tórim con un desnivel o distancia vertical de 5 metros por dos curvas de nivel, la segunda nota aclara que los números rojos señalan puntos acotados que expresan metros y decímetros, y la tercera es abstrusa para su exposición, también podemos apreciar cerros, a los cuales se les aplica el mismo sistema de representación topográfica; la estructura de la colonia se forma por varios cuadrados y un rectángulo en el centro, con mojoneras en los cuatro extremos y se muestra un segmento del meridiano verdadero. La segunda funge como un esquicio de la primera, al encontrarse al reverso de la hoja se pueden identificar y comparar los elementos de ambas, desde el meridiano verdadero hasta los cerros.
